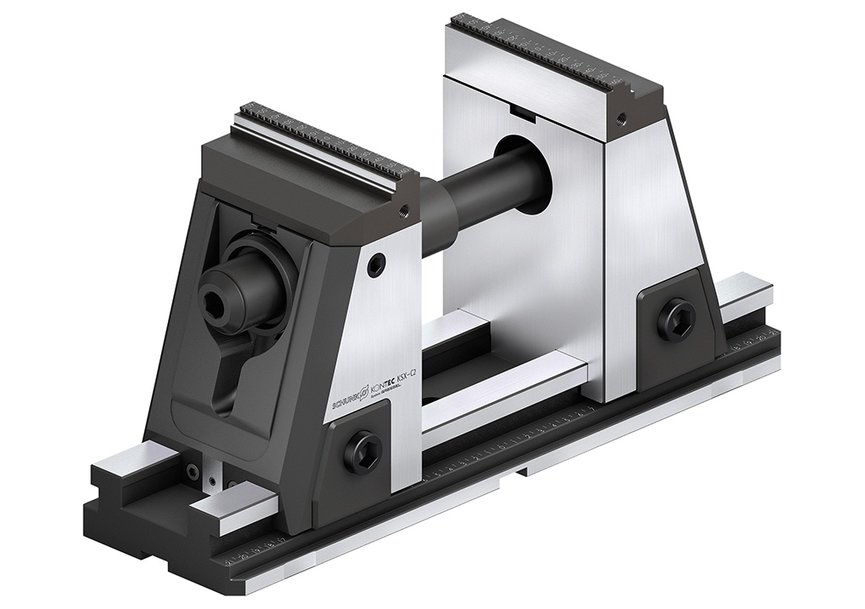

工具不要のジョーツールチェンジとアクティブジョープルダウンを備えたスリムな 5 軸バイスにより、6 側面を正確に加工します

固定クランプシステムの革新的な可能性がすでに尽きていると思われる場合は、SCHUNK をご覧ください。グリッピングシステムとクランピングテクノロジーのスペシャリストである私たちは、5 軸バイス KONTEC KSX-C2 でサクセスストーリーを継続し、新しい高精度 6 面加工のインパルスを提供しています。上向きに先細りの外側輪郭は一見して印象的です。標準ツールでアクセシビリティを向上させています。

完全に密閉された 5 軸バイス SCHUNKK ONTEC KSX-C2 は、工具不要のジョーツールチェンジシステムと、正確な 6 面加工を行うアクティブジョープルダウンを備えています。5 軸加工機で、高精度かつ短時間のセットアップによる効率的な加工が可能になります。

さらに、新世代モデルは、綿密な検査で多くの利点が確認されています。アクティブなジョープルダウンにより、KONTEC KSX-C2 は平面平行性と垂直性の点で優れた結果を達成し、6面機械加工に挑戦するための理想的な前提条件を作成します。このバイスは、調整可能なセンターを持ち、工具不要のジョーツールチェンジシステム、クランプ領域を拡大するリバーシブルジョー、および 130 mm の独自の基本ジョーストロークにより、セットアップ時間に関してもベンチマークを達成しています。市場で他に類を見ないこのバイスは、新しい範囲の部品にあわせてすばやく正確に変換できます。この目的で、幅広いツールチェンジジョーが利用可能です。さらに、標準化されたピストンロッドエクステンションにより、クランプ範囲を拡大できます。

統合減振機能
KONTEC KSX-C2 はトルクレンチを使用し、クランプ力を連続的に調整することで、120 Nm のトルクで最大 40 kN を実現できます。したがって、この 6 面加工のエキスパートバイスは、クランプ面が最小の場合でも、安全に保持できる大きな力を備えています。壊れやすい部品をクランプするため、把持力を微調整できます。また、長いガイドシステムとクランピング機構の配置により、非常に剛性が高く、寸法的に安定なセットアップが可能です。統合されたエラストマーダンピングは、機械加工中に発生する振動を吸収し、優れたワーク表面品質と工具寿命をもたらします。5 軸バイスのドライブと調節機構の両方が完全に密閉されているため、切屑、塵埃や冷却剤の侵入から保護されています。

包括的な標準プログラム
SCHUNK KONTEC KSX-C2 はメンテナンスフリーで、当初は 4 種類のベースボディ長さ（330 mm、430 mm、500 mm、630 mm、800 mm）と 2 種類の異なる高さ（175 mm、214 mm）で提供されます。 。モジュラーシステムにシームレスに適合することで、SCHUNK の高効率ワーククランプを実現し、ツールチェンジパレットシステム SCHUNK VERO-S とすばやく組み合わせ、加工テーブルで最大の繰り返し精度で交換を行うことができます。必要なクランプピンは、5 軸バイスのベースボディに直接統合できるため、アダプタープレートは不要です。クランプは張力によって行われるため、ツールチェンジパレットシステムを使用する場合、ベースボディに曲げ荷重が発生しません。
